Τηλεχειριστήρια Autotech: μοντέλα και εκδόσεις
- Ο πρώτος έλεγχος αφορά το χρώμα του Led που υπάρχει πάνω στο τηλεχειριστήριο και ανάβει κατά το πάτημα κάποιου πλήκτρου. Το χρώμα του Led μας ενημερώνει για την κωδικοποίηση:
- Κόκκινο: Σταθερού κωδικού 12 bit
- Κίτρινο-πορτοκαλί: Κυλιόμενου κωδικού Autotech 24bit
- Μπλε: Κυλιόμενου κωδικού KeeLoq 64bit
- Η πλακέτα πάνω έχει τυπωμένο το μοντέλο του τηλεχειριστηρίου. Για να εμφανιστεί το μοντέλο πρέπει με ένα κατσαβίδι να αφαιρέσουμε το πλαστικό περίβλημα του τηλεχειριστηρίου. Τα συνηθέστερα μοντέλα είναι τα εξής:
- SM-50P – Συχνότητα λειτουργίας 433,92 MHz. Διαθέσιμο με κωδικοποίηση σταθερού κωδικού 12bit ή κυλιόμενου κωδικού Autotech 24bit.
- SM-50PAN – Συχνότητα λειτουργίας 272-330 MHz (ρυθμίζεται μόνο εργοστασιακά). Διαθέσιμο με κωδικοποίηση σταθερού κωδικού 12bit. Προσοχή: Για ταυτοποίηση του συγκεκριμένου τηλεχειριστηρίου απαιτείται και έλεγχος με συχνόμετρο για εύρεση της εργοστασιακά επιλεγμένης συχνότητας.
- SM-50H – Συχνότητα λειτουργίας 433,92 MHz. Διαθέσιμο με κωδικοποίηση κυλιόμενου κωδικού KeeLoq 64bit.
- SM-50R – Αντιγραφικό τηλεχειριστήριο για τηλεχειριστήρια με διάφορες συχνότητες και κωδικοποιήσεις.

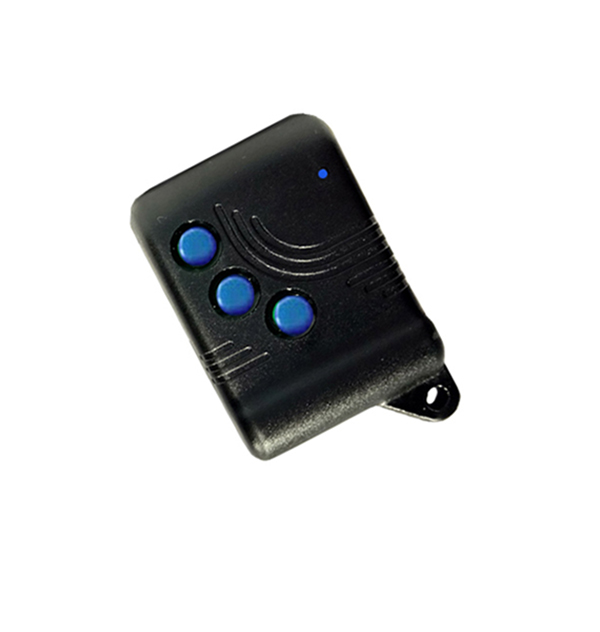

Χαρακτηριστικά των τηλεχειριστηρίων SM-50P που διαθέτουμε:
- Συχνότητα λειτουργίας 433,92 MHz / SAW Resonator
- Rolling Code Keeloq 64bit
- Μεγίστη εμβέλεια 60 μέτρα
- Ένδειξη χαμηλής μπαταρίας
- Πλαστικό κουτί από υψηλής αντοχής polycarbonate
- Διαστάσεις: 33 X 58 X 13mm
- Τεχνολογία SMD / CE Compliance
- Χρώμα: Μαύρο
- Ελληνικό προϊόν

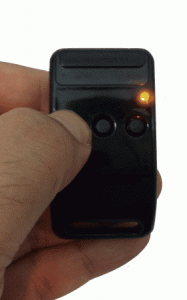

Το ενδεικτικό LED, έχει κίτρινο-πορτοκαλί χρώμα.

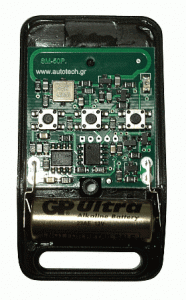

Η πλακέτα του τηλεχειριστηρίου έχει την ένδειξη SM-50P (στο επάνω αριστερό μέρος της).
Βασικές οδηγίες χρήσης
Επειδή το ταυτόχρονο πάτημα είναι μάλλον δύσκολο, στα παρακάτω δίνουμε οδηγίες μόνο για τις εντολές που προκύπτουν πατώντας μόνο ένα πλήκτρο. Ακριβώς τα ίδια ισχύουν και για τους συνδυασμούς των 2 πλήκτρων αλλά θέλουμε να αποφύγουμε, όσο γίνεται, την σύγχυση.
Ο πομπός τηλεχειρισμού (τηλεχειριστήριο) SM50P δεν μπορεί να συνεργαστεί με οποιονδήποτε δέκτη του εμπορίου, ακόμη και εάν αυτός λειτουργεί στην ίδια συχνότητα (433.92 MHz). Συνεργάζεται μόνο με συμβατούς δέκτες και πινακοδέκτες του ίδιου κατασκευαστή, που πέρα από το ότι “ακούν” στην ίδια συχνότητα, χρησιμοποιούν και το ίδιο πρωτόκολλο επικοινωνίας.
Πολύ απλοϊκά, καθένα από τα 3 πλήκτρα 1, 2 και 3 του πομπού τηλεχειρισμού αντιστοιχεί σε έναν μυστικό κωδικό που είναι αποθηκευμένος στη μνήμη του πομπού.
Όταν πατήσουμε ένα από αυτά τα πλήκτρα, ο πομπός χρησιμοποιεί τον κωδικό αυτού του πλήκτρου για να φτιάξει ένα κρυπτογραφημένο μήνυμα το οποίο και εκπέμπει. Εάν κάποιος συμβατός δέκτης στην περιοχή, γνωρίζει τον μυστικό κωδικό, μπορεί να αποκρυπτογραφήσει το μήνυμα και να κάνει την ενέργεια που του έχουμε προγραμματίσει (συνήθως να ενεργοποιήσει κάποιο διακόπτη).
Υπ’ όψιν ότι ο δέκτης δεν αναγνωρίζει το τηλεχειριστήριο αλλά τους κωδικούς που αυτό εκπέμπει. Άρα, δεν ξέρει ότι αυτό είναι το πλήκτρο 2 του τηλεχειριστηρίου Α και αυτό είναι το πλήκτρο 3 του τηλεχειριστηρίου Β. Επίσης, ότι ενέργειες κάνουμε, αφορούν πάντα κάποιο πλήκτρο και όχι όλο το τηλεχειριστήριο (και τα 3 πλήκτρα). Για παράδειγμα, καταχωρούμε στο δέκτη, κλωνοποιούμε ή αντιστοιχίζουμε τυχαίο κωδικό σε ένα πλήκτρο και όχι σε όλο το τηλεχειριστήριο.
Καταχώριση κωδικού από πομπό τηλεχειρισμού σε συμβατό δέκτη
Για να γνωρίζει ο δέκτης τον μυστικό κωδικό, πρέπει να ακολουθήσουμε την παρακάτω διαδικασία καταχώρισης. Απαιτείται να έχουμε φυσική πρόσβαση, τόσο στον δέκτη όσο και στον πομπό.
Ο πομπός τηλεχειρισμού SM50P συνεργάζεται με συμβατούς δέκτες του ίδιου κατασκευαστή. Οι δέκτες αυτοί, είτε είναι αυτόνομοι δέκτες τηλεχειρισμού (ξεχωριστές πλακέτες, συνήθως σε δικό τους πλαστικό κουτάκι) ή έχουν την μορφή module (μικρή πλακέτα που “καρφώνεται” στον κυρίως πίνακα ελέγχου με “ποδαράκια”/pins). Για να αρχίσουμε την διαδικασία καταχώρισης ενός από τα πλήκτρα 1, 2 ή 3 του πομπού τηλεχειρισμού SM50P, πρέπει να πατήσουμε το σχετικό πλήκτρο του δέκτη. Συνήθως, αυτό το πλήκτρο φέρει την ένδειξη LEARN ή AUTO LEARN και βρίσκεται είτε πάνω στον δέκτη τηλεχειρισμού (στους αυτόνομους δέκτες) είτε στην πλακέτα του πίνακα ελέγχου (στους πινακοδέκτες). Επίσης, οι δέκτες και πινακοδέκτες της Autotech τυπικά διαθέτουν ειδικό ενδεικτικό LED για την λειτουργία του τηλεχειρισμού.
Για λεπτομερείς οδηγίες πρέπει να διαβάσετε το εγχειρίδιο του δέκτη τηλεχειρισμού ή πινακοδέκτη που χρησιμοποιείτε.
Κλωνοποίηση κωδικών
Μπορούμε επίσης να δημιουργήσουμε τηλεχειριστήρια-κλώνους – δηλαδή να αντιγράψουμε τον μυστικό κωδικό από κάποιο πλήκτρο του τηλεχειριστηρίου-πρωτότυπου σε κάποιο άλλο πλήκτρο (όχι απαραίτητα το ίδιο) του τηλεχειριστηρίου-κλώνου. Αυτό απαιτεί φυσική πρόσβαση μόνο στα δύο τηλεχειριστήρια (ΠΡΩΤΟΤΥΠΟ και ΚΛΩΝΟ) και όχι στον δέκτη.
Για παράδειγμα μπορούμε να “αντιγράψουμε” το πλήκτρο 2 του τηλεχειριστηρίου Α στο πλήκτρο 1 του τηλεχειριστηρίου Β.
Η παρακάτω διαδικασία δεν πρέπει να πραγματοποιηθεί επάνω σε μεταλλική επιφάνεια.
Η διαδικασία έχει ως εξής:
- ΚΛΩΝΟΣ:
Πατάμε ταυτόχρονα και τα 3 πλήκτρα.- Το LED του κλώνου θα ανάψει σταθερά.
- ΚΛΩΝΟΣ:
Αφήνουμε και τα 3 πλήκτρα.- Το LED του κλώνου θα σβήσει.
- Και τα δύο τηλεχειριστήρια:
Τοποθετούμε τα δύο τηλεχειριστήρια (ΠΡΩΤΟΤΥΠΟ και ΚΛΩΝΟ) σε θέση “μύτη με μύτη”, σε ελάχιστη μεταξύ τους απόσταση. - ΚΛΩΝΟΣ:
Κρατάμε πατημένο το πλήκτρο στο οποίο θέλουμε να καταχωρήσουμε τον κωδικό που θα αντιγράψουμε από το ΠΡΩΤΟΤΥΠΟ.- Το LED του κλώνου μένει σβηστό.
- Δεν αφήνουμε το πατημένο πλήκτρο πριν ολοκληρώσουμε τα επόμενα βήματα.
- Σημείωση: στον ΚΛΩΝΟ μπορούμε να αντιγράψουμε τον κωδικό σε διαφορετικό πλήκτρο από αυτό του ΠΡΩΤΟΤΥΠΟΥ.
- ΠΡΩΤΟΤΥΠΟ:
Πατάμε το πλήκτρο που αντιστοιχεί στον κωδικό τον οποίο θέλουμε να αντιγράψουμε στον ΚΛΩΝΟ.- Δεν αφήνουμε το πατημένο πλήκτρο πριν ολοκληρώσουμε τα επόμενα βήματα.
- ΚΛΩΝΟΣ:
Όταν ο κωδικός αντιγραφεί από το ΠΡΩΤΟΤΥΠΟ στον ΚΛΩΝΟ, τότε το LED του ΚΛΩΝΟΥ θα ανάψει και ταυτόχρονα το τηλεχειριστήριο ΚΛΩΝΟΣ θα εκπέμψει τον κωδικό που μόλις αντιγράφτηκε. - Και τα δύο τηλεχειριστήρια:
Αφήνουμε τα πλήκτρα που κρατούσαμε πατημένα, τόσο στο ΠΡΩΤΟΤΥΠΟ, όσο και στον ΚΛΩΝΟ. Η κλωνοποίηση ολοκληρώθηκε.
Εάν ο δέκτης είναι κοντά, πρέπει να είμαστε προσεχτικοί κατά την παραπάνω διαδικασία γιατί ο δέκτης θα ενεργοποιηθεί και άρα ο αυτοματισμός μας θα λειτουργήσει.
Την διαδικασία αυτή την ακολουθούμε συνήθως σε δύο περιπτώσεις:
- η φυσική πρόσβαση στον δέκτη είναι δύσκολη ή
- έχουμε εξαντλήσει το όριο από ξεχωριστούς κωδικούς που μπορεί να αποθηκεύσει ο δέκτης χωρίς να αρχίσει να διαγράφει τους παλαιότερους
Καταχώριση τυχαίου κωδικού σε κάποιο πλήκτρο
Σε ορισμένες περιπτώσεις, θέλουμε κάποιο πλήκτρο να αλλάξει μυστικό κωδικό και να αποκτήσει έναν νέο. Αυτό έχει το προφανές αποτέλεσμα ότι οι δέκτες που έχουν καταχωρημένο τον παλαιό κωδικό, δεν θα ανταποκρίνονται πλέον στο πάτημα του πλήκτρου.
Παραδείγματα τέτοιων περιπτώσεων είναι όταν έχουμε δανείσει τηλεχειριστήρια σε τρίτους και ανησυχούμε για την πιθανότητα να έχουν φτιάξει αντίγραφα ή έχουμε χάσει ένα τηλεχειριστήριο. Σημειώστε ότι σε αυτές τις περιπτώσεις πρέπει επίσης:
- να διαγράψουμε από την μνήμη του δέκτη τους καταχωρημένους “παλαιούς” κωδικούς και
- να κάνουμε στον δέκτη την καταχώριση των “νέων” κωδικών
Και οι δύο διαδικασίες αναφέρθηκαν παραπάνω.
Ο “νέος” κωδικός, επιλέγεται στην τύχη από μία τεράστια σειρά διαθέσιμων κωδικών. Για κάθε πλήκτρο στο οποίο θέλουμε να αλλάξουμε κωδικό, πρέπει να επαναλάβουμε τη διαδικασία που ακολουθεί.
Η διαδικασία έχει ως εξής:
- Πατάμε ταυτόχρονα και τα 3 πλήκτρα.
- Το LED του τηλεχειριστηρίου θα ανάψει σταθερά.
- Αφήνουμε και τα 3 πλήκτρα.
- Το LED του τηλεχειριστηρίου θα σβήσει.
- Πατάμε ταυτόχρονα και τα 3 πλήκτρα, για δεύτερη φορά.
- Το LED του τηλεχειριστηρίου θα ανάψει σταθερά.
- Κρατάμε πατημένο το πλήκτρο στο οποίο θέλουμε να αλλάξουμε κωδικό και αφήνουμε τα υπόλοιπα.
- Δεν αφήνουμε ακόμη το πλήκτρο που κρατάμε πατημένο.
- Το LED του τηλεχειριστηρίου θα αρχίσει να αναβοσβήνει αργά.
- Μετά από λίγο (περίπου 10 sec), το LED του τηλεχειριστηρίου θα αρχίσει να αναβοσβήνει γρήγορα.
- Αφήνουμε το πλήκτρο που κρατούσαμε πατημένο.
- Το συγκεκριμένο πλήκτρο διαθέτει τώρα έναν νέο, τυχαίο, μυστικό κωδικό.
Όπως αναφέραμε, ο δέκτης μας θα το αγνοεί μέχρι να κάνουμε ξανά την καταχώρισή του σε αυτόν.
Ανακύκλωση: Το προϊόν είναι κατασκευασµένο από διάφορα είδη υλικών, µερικά από τα οποία µπορούν να ανακυκλωθούν, ενώ άλλα πρέπει να απορρίπτονται. Βεβαιωθείτε ότι η ανακύκλωση ή απόρριψη του προϊόντος γίνεται σύµφωνα µε τους ισχύοντες εθνικούς νόµους. Ορισµένες ηλεκτρονικές συσκευές µπορεί να περιέχουν ρυπογόνες ουσίες. Μην τις πετάξετε.
Manual – Τεχνικά χαρακτηριστικά: http://www.autotech.gr/images/support/SM50H.pdf
